【274】灯带机关-使用手册

灯带机关 使用手册

2019年12月17日

演示视频请点击

音效文件下载地址链接:

https://pan.baidu.com/s/1_m75Oq85o3ax2VZ9Lle2lg

提取码: p9jf

一、玩法介绍

灯带机关-按键版：1到4路按键，同时触发使灯带颜色上涨，全部点亮后即可通关。

灯带机关-吹气版：1到4路气流传感器，同时触发使灯带颜色上涨，全部点亮后即可通关。

灯带机关-敲击版：1到4路震动传感器，同时触发使灯带颜色上涨，全部点亮后即可通关。

灯带机关-点击版：1到4路按键，同时持续点击使灯带颜色上涨，全部点亮后即可通关。

复位方式：1.自复位模式：成功出发后播俩段音频，第二段音频结束后30s复位（默认模式）

2.单次模式：成功出发后，断电重启复位

游戏流程：

道具上电后先进行初始化并播放提示音频，开始获取灯带卷数、游戏颜色及通关颜色，初始化完毕后进入游戏状态。同时触发按键使灯带颜色上涨，全部点亮后即可通关，打开电磁锁，联动激活版需要激活后进入游戏状态。

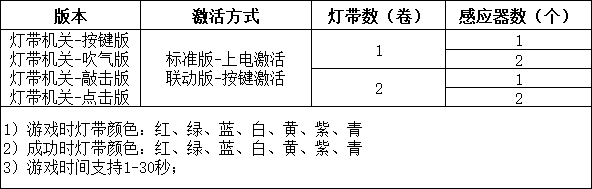

二、版本说明

标准版-上电激活：上电初始化完成后，进入游戏待机状态，玩家可进行游戏。

联动版-联动激活：上电初始化完成后，等待外部激活设备，激活后玩家可进行游戏。

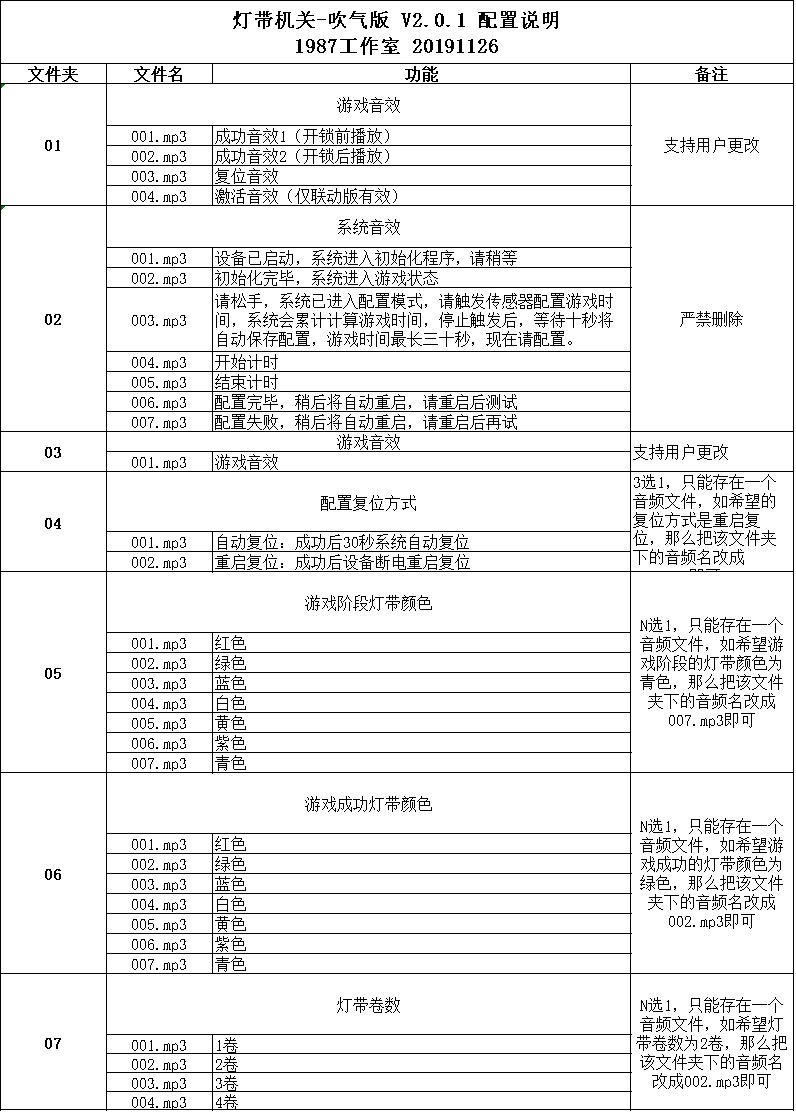

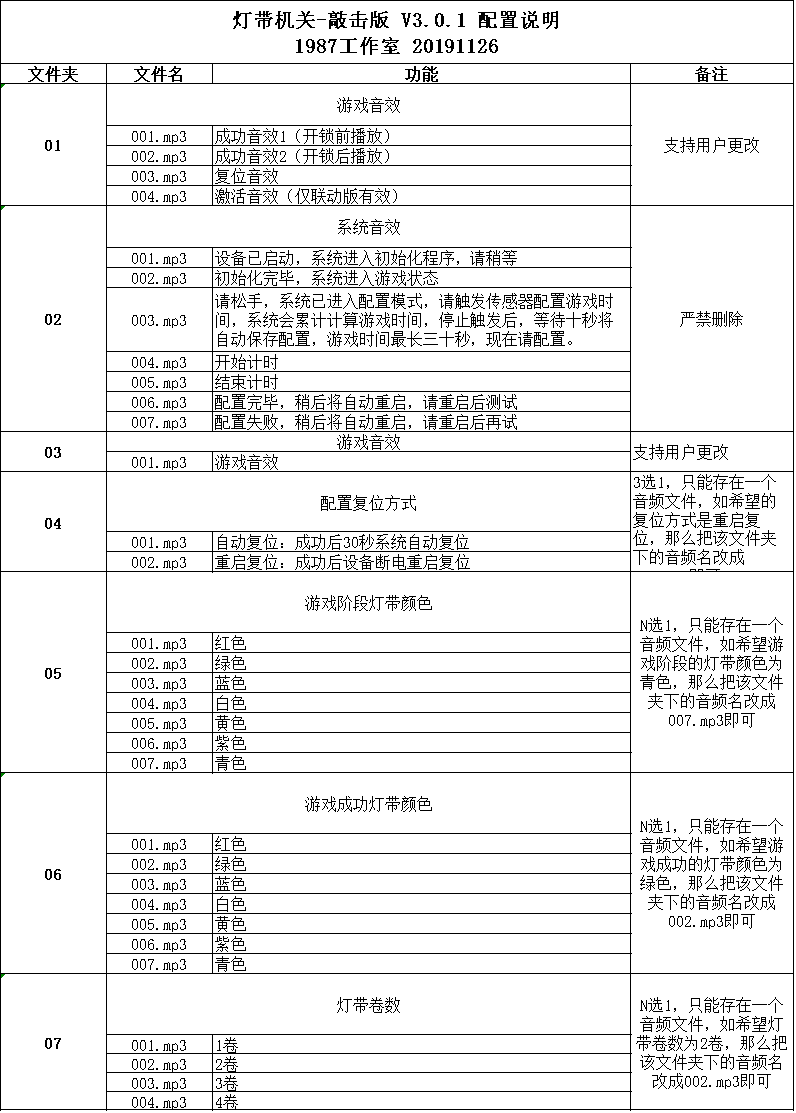

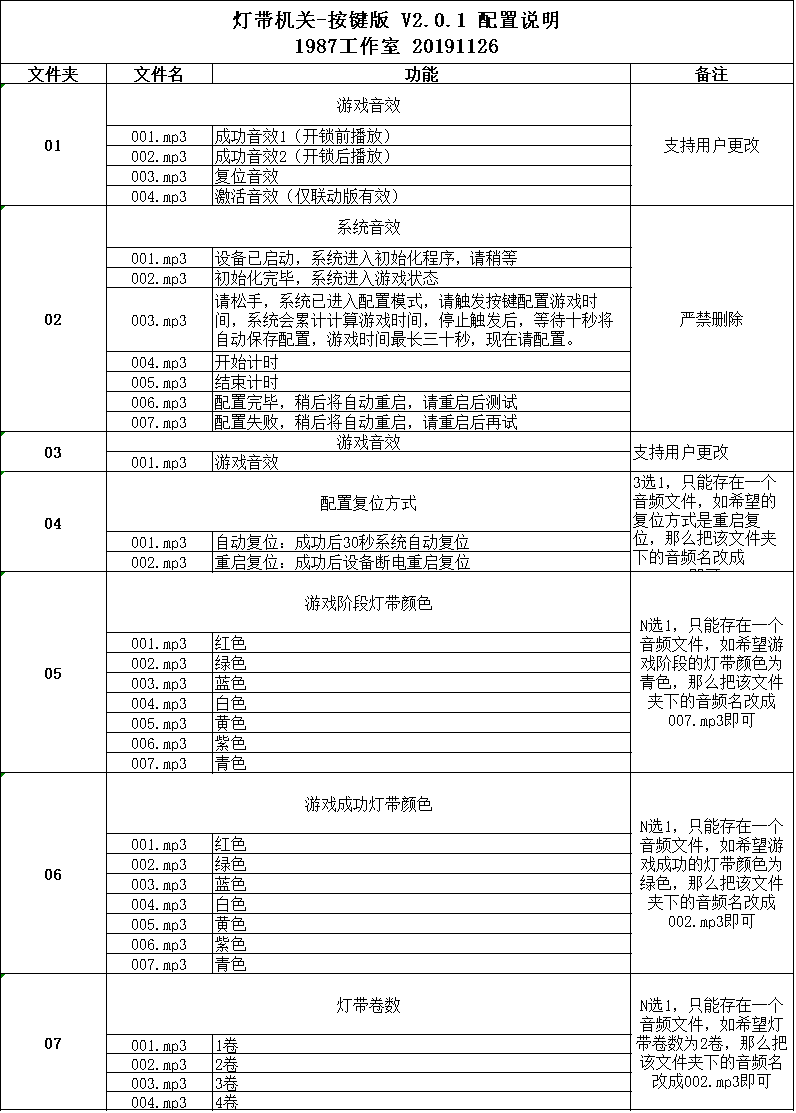

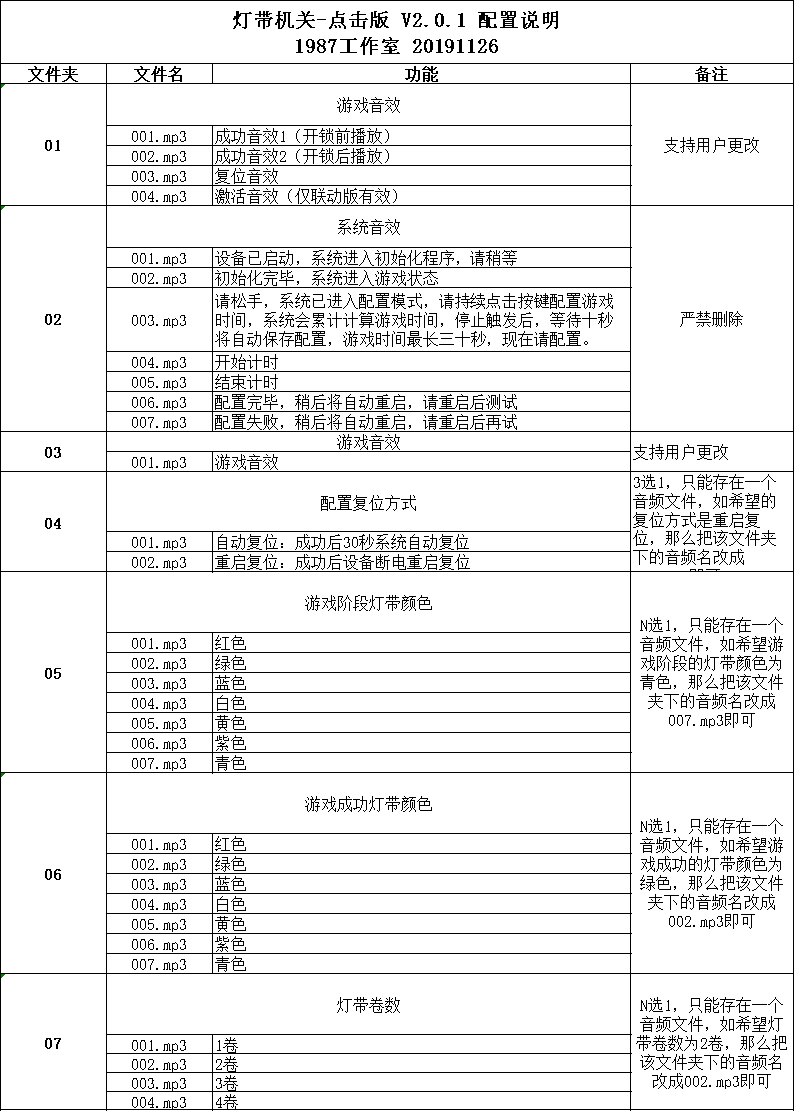

三、配置说明

1. 复位方式在TF卡内修改音频文件配置复位方式。

2. 游戏阶段颜色及通关后的颜色修改音频文件配置。

3. 灯带卷数通过修改音频文件配置。

4. 配置游戏时间时，需上电长按黑色按键进入配置模式，触发按键配置游戏时间，系统会自动累计计算触发时间（如触发两次，每次5秒，则游戏时间10秒），10秒无操作后保存配置并重启。

四、连线说明

主控制器JS1-JS4   -----------   传感器

主控制器IO3　　   -----------   灯带

主控制器IO4　 　 -----------   联动接口

5V、12V跳冒电源选择插针需选择12V进行短接。

五、物品清单

主控制器：　1个

传感器/按键：1-4个

12V电源：1个六、如何连线
