【230】拼图机关-单机系列 使用手册

拼图机关（单机系列） 使用手册

2018年8月27日

《视频演示请点击》‍

接线视频-请点击

接线方法

默认文件下载地址

链接: https://pan.baidu.com/s/1R_nvOTb0GYP4HfzJzNgRhw

密码: ze44

玩法介绍

设备启动后，屏幕显示一张被切割的并且打乱顺序的图片（切割成9块or12块）。玩家将图片还原后可以触发机关，获得图片or视频线索，同时触发1路继电器（选配，支持控锁或控灯）。

复位方式

1. 手动复位模式：在成功界面上点击左上角隐藏的按钮复位；

2. 自动复位模式：成功触发后N秒复位（N为0时代表断电复位）；

以上两种复位方式支持用户更改；

配置说明

在上电后显示进度条界面时，点击左上角隐藏的按钮，进入配置模式！

参数配置（指游戏难度、游戏密码等）

包含2种游戏难度，支持用户配置：

普通难度：3*3格

困难难度：3*4格

其他事项

拼图技巧：

3*3游戏步骤，在复位状态下，以空白格为坐标点，按照左-上-右-右-上-左-左-下-下-右-上-上-右-下-下   即可完成。

3*4游戏步骤，在复位状态下，以空白格为坐标点，按照上-左-下-左-左-下-右-上-左-上-右-右-下-下-右   即可完成。

素材管理

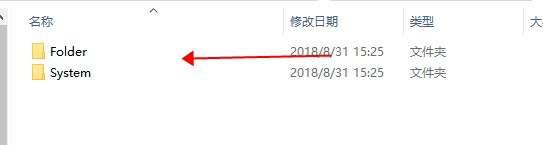

1）断电取出TF卡，通过读卡器插入电脑，打开TF卡内的文件

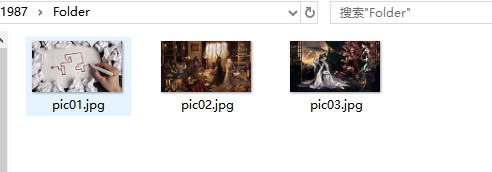

2）Folder 文件夹为拼图的游戏图片，支持jpg格式的图片；

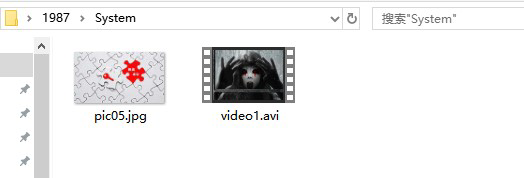

3）System文件夹为触发后的图片或视频，支持jpg格式的图片或者AVI格式的视频；

产品亮点

1. 经典游戏，全新玩法；

2. 支持用户配置游戏难度；

3. 支持用户配置游戏方式；

4. 支持用户配置游戏界面和成功界面（图片或视频）。

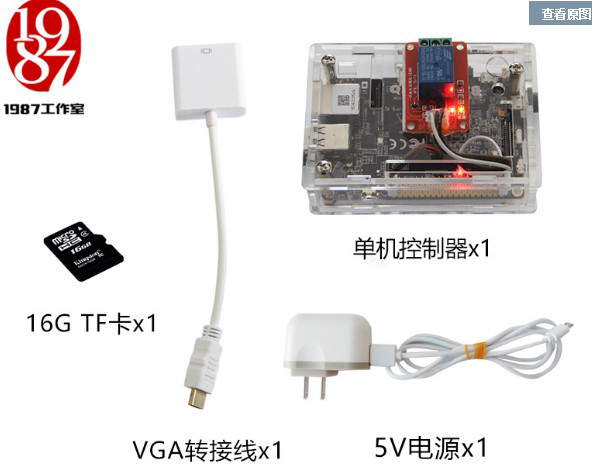

物品清单

控制器      1个

TF卡       1个

VGA转接线   1根

5V电源           1个

用户需自配显示器（VGA或HDMI接口）、鼠标和键盘；

注意事项：

所有单机系列产品都不支持组合键，需要把键盘上相应的按键人为破坏掉

使用时请扣掉键盘上的如按键：Ctrl、Shift、Alt、Delete、Windows、Fn；
