【228】指针机关-智能屏系列 使用手册

指针机关智能屏系列V2.0.1

《视频演示请点击》

指针机关-智能屏版机关音效

链接: https://pan.baidu.com/s/1LFZt3XooTEIT9wB29VqLxg

密码: i2c8

玩法介绍

系统开机后等待进度条加载完成后(该过程大约7秒)，会跳转至游戏页面，游戏页面是一个指针类型的圆盘，点击对应圆盘输入正确密码后停留0.5秒以上，会播放音效并开锁。

复位方式

1. 手动复位，手动点击成功页面的左上角，即可复位，如下图所示

2. 自动复位，成功解锁后，成功页面等待30秒后会自动复位（自动复位与手动复位画面一样，但是无法点击，只能等待30秒）。

3.重启复位，成功解锁后，会显示成功画面，只有断电重启后才能复位。

游戏密码和复位方式配置

1. 当用户开机后当出现进度条页面时点击屏幕左上角就可以进入设置页面，如下图

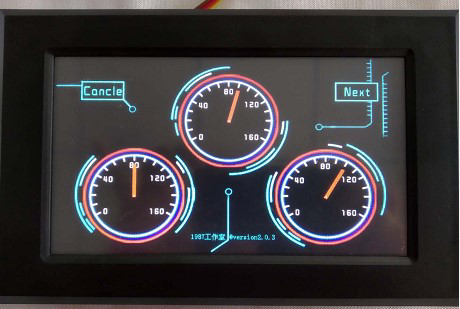

2. 然后进入密码配置界面，如下图，点击对应的圆盘输入密码后，点击Next进入复位方式配置界面；如果不想修改配置了，点击取消按钮也会直接退出设置页面。

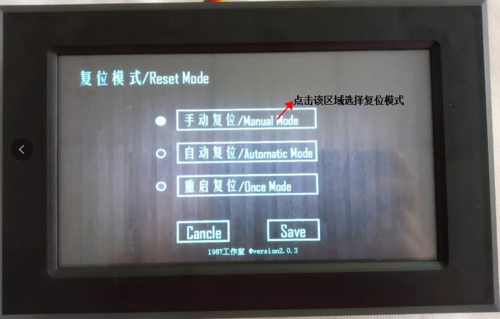

3.点击对应区域设置复位方式，最后点击SAVE按钮，直接进入游戏页面根据提示音效进行测试。

物品清单

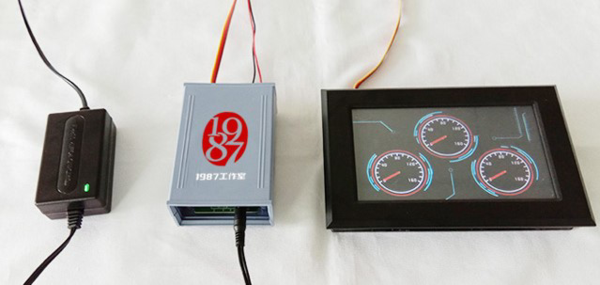

触摸板-大屏（7英寸）

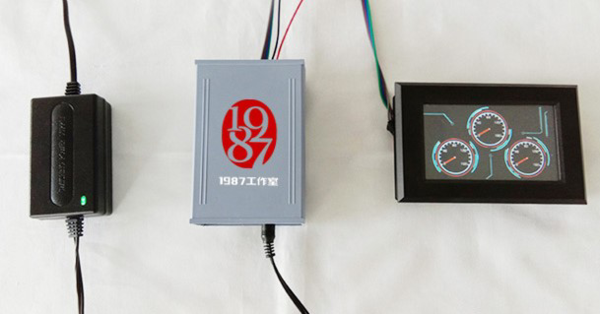

触摸板-小屏（4.3英寸，除尺寸外，两个版本的玩法相同）

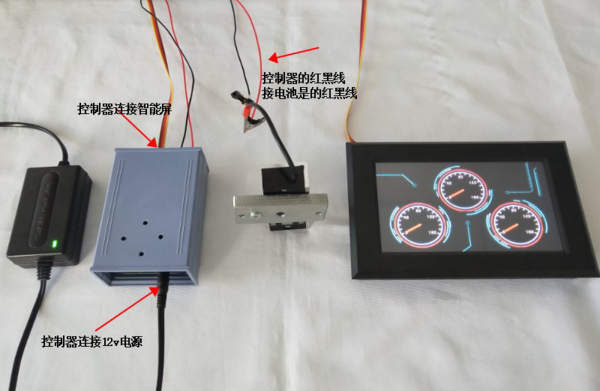

连线说明

1） 控制器接12V电源；

2） 控制器输出的红黑线接电磁锁，红线接电磁锁的红线，黑线接电磁锁的黑线；

3） 智能屏连接控制器；
