【222】磁卡刷卡机关-使用手册

                    [演示视频-请点击‍]

磁卡刷卡机关音效

链接: https://pan.baidu.com/s/1pZvHYBW3mcQszXxCGvXPbA

密码: kmir

玩法介绍

玩家刷指定的游戏卡（磁条卡）触发机关，打开电磁锁；

版本说明

1）标准版-带音效：设备上电后进入游戏状态，刷卡成功后触发开锁并播放音频（适合单独使用）；

2）联动版-按键激活-带音效：设备上电后进入待机状态，刷卡无效。当按下激活按键后设备进入游戏状态，此时刷卡才能触发开锁并播放音频（适合由上一级设备激活）；

复位方式

1）自复位模式：成功触发后30秒自动复位（默认规格）；

2）开关模式：成功触发后，再次刷卡复位；

以上两种模式支持用户自行配置；

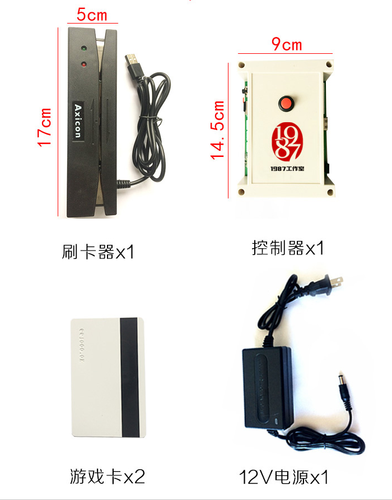

物品清单

连线说明

1） 控制器接12V电源；

2） 控制器输出的红黑线接电磁锁，红线接电磁锁的红线，黑线接电磁锁的黑线；

3） 刷卡器接到控制器的USB接口上；

参数配置

1. 游戏卡配置

1） 控制器断电；

2） 按住控制器上的红色按键不松手，然后接通电源，听到提示音后松手，系统进入游戏卡配置模式；

3） 在配置模式下，刷游戏卡后系统自动保存配置，进入游戏状态；

2. 复位方式配置

1） 取出控制器内置的TF卡；

2） TF卡连接电脑，将TF卡中04文件夹下的音频名改成：

a) 001.mp3：30秒自复位模式；

b) 002.mp3：开关模式，再次刷卡复位；

c) 以上音频文件只能存在1个；

3） 修改完毕后，重新将TF卡插入设备，通电测试；

其他事项

4） 必须先插USB刷卡机，后插电源；

5） 设备上电后，刷卡器上的绿灯熄灭后才可刷卡；

6） 游戏卡上的磁条向下，并且朝向刷卡器箭头的方向；
