USB键盘机关 使用手册

2018年5月16日

《视频演示请点击》

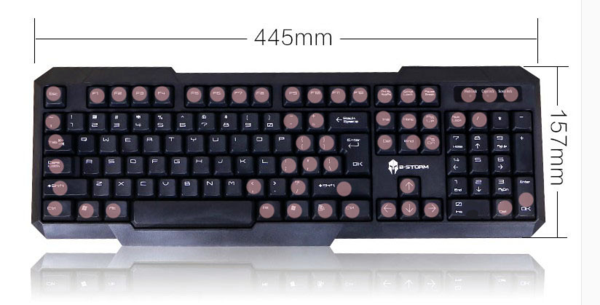

如下图，粉色标记的为无效按键

玩法介绍

（1）玩家通过键盘输入密码，密码输入正确后播放音频并开锁（或控制继电器）；

（2）键盘上只有部分按键有效。玩家按下有效按键时有蜂鸣声，按下其它按键无蜂鸣声；

（3）密码支持1~20位，可以由除回格键、回车键以外的所有有效按键组成；

版本说明

1）音效版-1路开锁：支持3组密码，第一组成功后播放音频并开锁，另外两组成功后只播放音频；

2）音效版-1组开锁+1路继电器：支持3组密码，第一组成功后播放音频并开锁，第二组成功后播放音频并触发1个继电器，第三组成功后只播放音频；

3）音效版-1组开锁+2路继电器：支持3组密码，第一组成功后播放音频并开锁，第二组成功后播放音频并触发1号继电器，第三组成功后播放音频并触发2号继电器；

4）联动版-按键激活：设备上电后进入休眠状态，设备失效（操作无效）；按下激活按键后设备进入游戏状态（可以操作），该版本适合由上一级设备启动，防止跳关；

复位方式

输入复位密码复位。

产品亮点

1）设备支持3组游戏密码（1组开锁，另2组控制继电器，下单时选配）和1组复位密码，均支持用户配置；

2）每组密码支持1-20位；

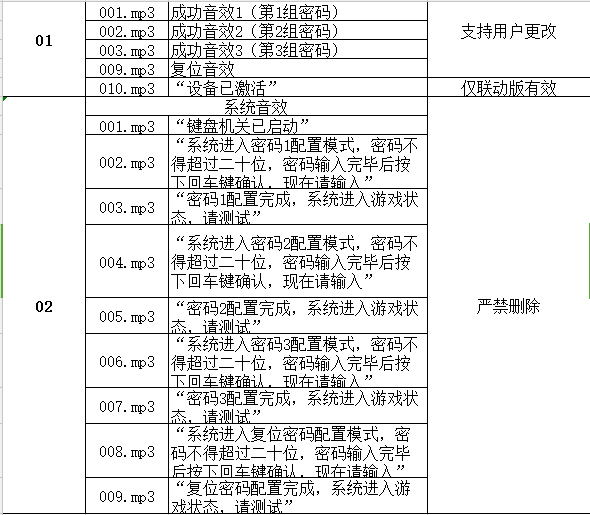

3）每组密码输入正确后都对应1段独立的音效，支持用户更改音频内容；

键盘有效按键说明

游戏按键：数字0-9、字母a-z、空格键

功能按键：

1） 回车键（Enter）：确认输入

2） 删除键（Delete）：清除输入

3） 回格键（BackSpace）：清除输入

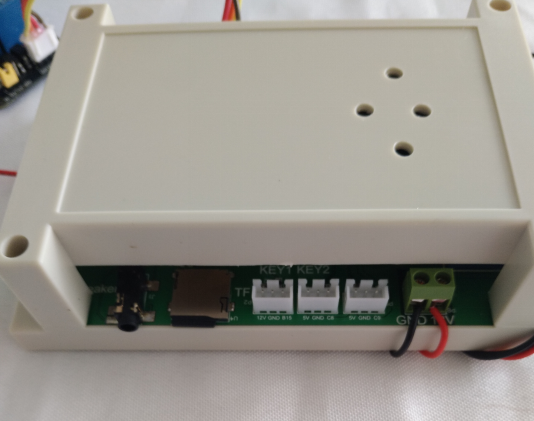

连线说明

1） 控制器接12V电源；

2） 键盘通过usb接口与控制器相连；

参数配置

上电后的30s内输入配置密码进行配置操作，超过30秒输入无效：

1） 输入：19870001回车键，进入密码1配置模式；

2） 输入：19870002回车键，进入密码2配置模式

3） 输入：19870003回车键，进入密码3配置模式

4） 输入：19870009回车键，进入复位密码配置模式

　　　每次上电后只能配置一组密码！

其他事项

1）使用前，需要将键盘与控制器连接好后在通电，否则键盘将失效；

物品清单

控制器    1个

电脑键盘   1个

12V电源   1个

键盘说明

有线版-大键盘：配标准USB电脑键盘；

有线版-小键盘：配标准USB数字键盘（仅阿拉伯数字0-9等）；

无线版-小键盘：配蓝牙版数字键盘；
