【214】吹气机关-使用手册

吹气机关的使用手册

》》吹气机关的视频演示《《

音频下载

链接: https://pan.baidu.com/s/1sGa8h2_NdMDB6oGdF55g-w

密码: 7fxq

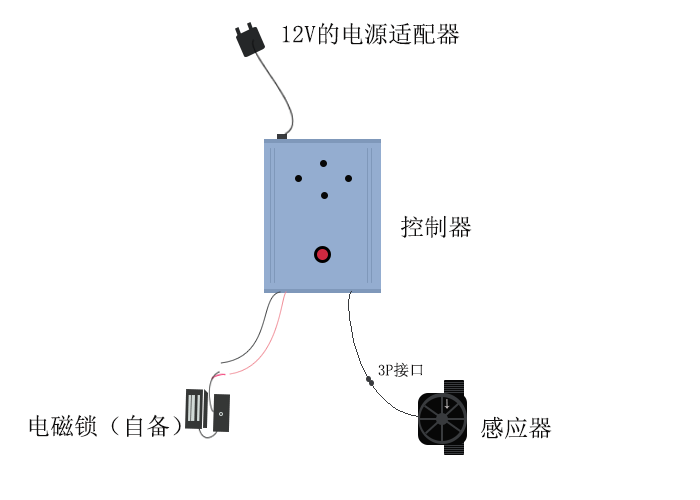

连线图

玩法介绍

玩家对着感应器连续吹气一段时间，当连续吹气时间超过配置时间后，控制器会打开电磁锁，使游戏成功触发；否则，若吹气时间不足并停止吹气，蜂鸣器“滴”一声后，重新进入游戏状态；

复位方式

设备支持2种复位方式（支持用户更改，详见配置说明）

1）自复位模式：成功触发后30秒自动复位（默认）；

2）单次模式：成功触发后，控制器断电重启复位。

连线说明

1. 控制器上的红黑线输出12V，直接接电磁锁（红线接电磁锁的红线、黑线接电磁锁的黑线）；

2. 控制器接12V电源供电。

吹气时间配置

1）设备断电；

2）按住红色按钮不松手，然后给控制器接通电源，听到滴滴两声后松手（100ms-50ms-100ms），系统播放音频02-004.mp3（请松手，系统进入吹气时间配置模式，注意，请连续吹气，当停止吹气后系统将自动保存吹气时间，吹气时间最长为120秒，现在请操作），该音效不允许打断；

3）如果用户在10秒内未操作，系统播放音频02-005.mp3（吹气时间配置失败，请断电后重新操作）；

4）连续吹气N秒后，吹气时间配置完成，系统播放音频02-006.mp3（配置完成，请重启测试）。

复位方式配置

通过更改TF卡中03文件夹下的音频名称完成复位方式的调整：

1） 将03文件夹下的音频名改成001.mp3，复位方式为30秒自复位；

2） 将03文件夹下的音频名改成002.mp3，复位方式为断电重启复位；

3） 修改完毕后需要重启控制器；

物品清单

控制器          1个

感应器           1个

12V电源        1个

注：

1）感应器上会有一个箭头，箭头代表进气的方向，上面的是吹气孔

2）用户可以自备一个打气筒来代替嘴吹气（例如下图，仅供参考）
