字幕显示屏机关-使用手册

》》演示视频《《

》》文本生成软件使用教程《《

一、文本生成软件下载链接

https://pan.baidu.com/s/1jIXlib8

密码: 5ba1

二、连线图

三、玩法介绍

设备上电后进入待机状态，此时屏幕无任何显示。任意按下一个按钮（以按键触发为例）后，屏幕显示对应的一组信息（汉字、字母或数字等）。按下不同的按钮，可以显示不同的信息。支持1-8路按键（下单时选配），每路最多支持80个汉字或者160个字母或数字。

四、工作模式

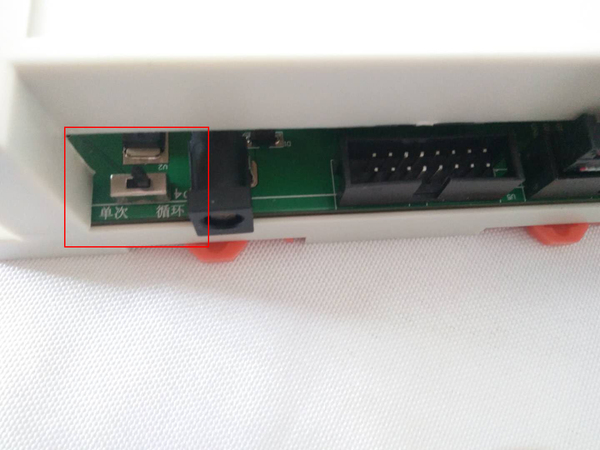

设备支持2种工作模式：单次模式和循环模式（更改工作模式后需重启设备）。

单次模式：按下按钮，屏幕显示对应的信息，显示完毕后信息消失，再次按下该按钮后才能重复显示；

循环模式：按下按钮，屏幕显示对应的信息，显示完毕后循环播放，直至按下其它按钮，屏幕切换成别的信息；

五、连线示意图

1）四块显示屏根据箭头的方向排列，最左的可以当成第一块显示屏，类推为第二块，第三块，第四块

两块显示屏之间用短排线连接，短排线的一端连接第一块显示屏的JOUT，另一端连接下一块显示屏的JIN接口，以此类推，把四块显示屏都连接起来

2）用长排线把控制器和第一块显示屏连接起来，接在第一块显示屏的JIN口

3）出货的时候会带有两根电源线

把其中一根电源线带两个接口的一端分别接在第一块第二块显示屏的VCC/GND这个接口（VCC代表正极，GND代表负极，所以红线的那一边需要接在VCC这一边），另一根电源线同理接在第三块第四块显示屏

电源线的另外一端接在5V电源铁盒上，5V铁盒会有四个螺丝口，分别是V+，V+，V-，V-，V+代表正极，V-代表负极，两根电源的一共会有两根红线两根黑线，所以，电源线的两根红线需要分别接在V+，V+上，两根黑线分别接在V-，V-上（注意：需要用螺丝刀把接口扭紧）

六、物品清单（按键触发版）

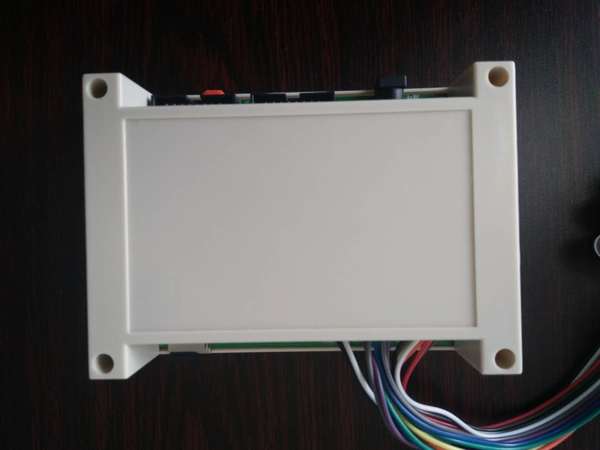

控制器             1个

金属按键          N个（1-8个）

12V电源          1个　　

显示屏              4个（30.2CM（长）×15CM（宽）×1.3CM（厚））

5V电源（铁盒）1个

六、配置方式

使用文本生成软件生成文本文档，命名为001.TXT — 008.TXT，将生成的文本放到TF里即可改变对应1~8路触发后的显示内容。每路触发后最多支持显示80个汉字或160个字母和数字 。
