【209】旋转画框-使用手册

旋转画框机关 使用手册

【演示视频-请点击】

旋转画框音频文件下载

链接: https://pan.baidu.com/s/1KwYbT8MndtUlzJqS8_worg

提取码: 81wn

玩法介绍

玩家触发感应器后，画框开始逆时针旋转至设定角度。

版本说明

1）标准版-上电激活：设备上电后进入游戏状态，感应器触发后电机开始旋转

2）联动版-按键激活：设备上电后进入待机状态，按下激活按钮后进入游戏状态；

复位方式

1）自复位模式：成功触发后30秒自动复位；

2）重启模式：成功触发后设备断电重启复位；

3）开关模式：成功触发后，再次触发后复位；

4）实时模式：感应器被触发时电机转动，感应器未被触发时电机复位；

以上4种方式支持用户通过TF卡配置。

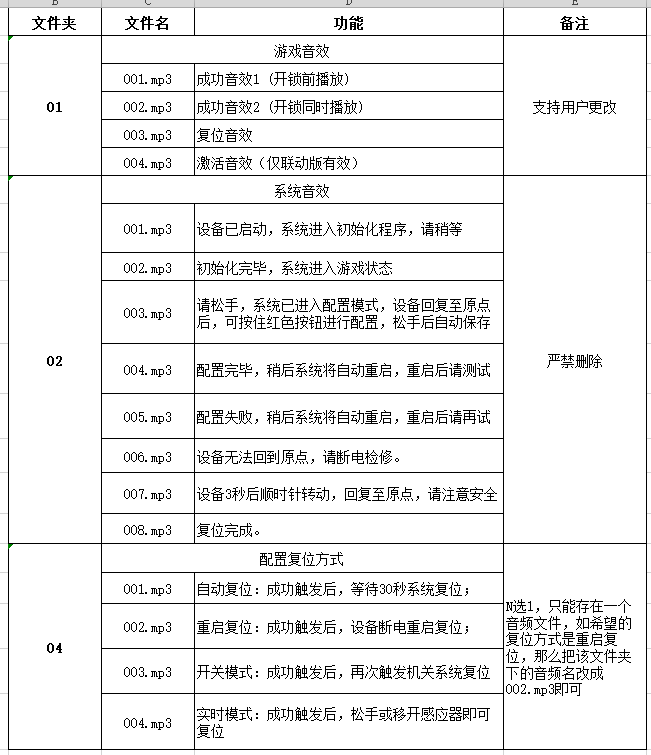

音效文件配置说明

旋转角度配置

1）设备断电，按住控制器上的红色按键不松手，给设备上电，听到提示音后松手，系统进入配置模式，先顺时针旋转自检。

2）根据提示音，自检结束后按住红色按键画框开始逆时针旋转，当旋转到想要的位置之后松手，系统发出提示音，支持的触发角度为1-360度。

3）配置过程中，电机始终逆时针旋转。

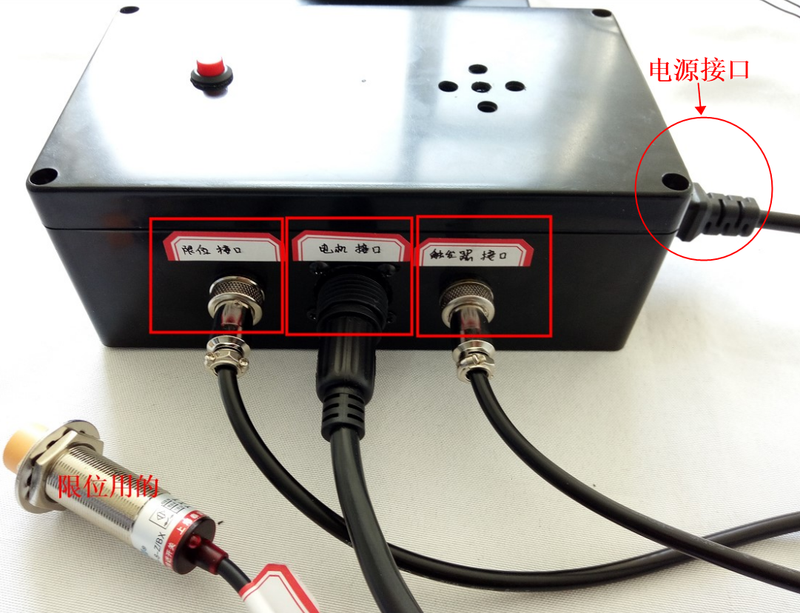

接线图示：

注：

1.画框承重小于20kg;

2.限位的金属感应器的位置，就是画框的旋转的起始点；

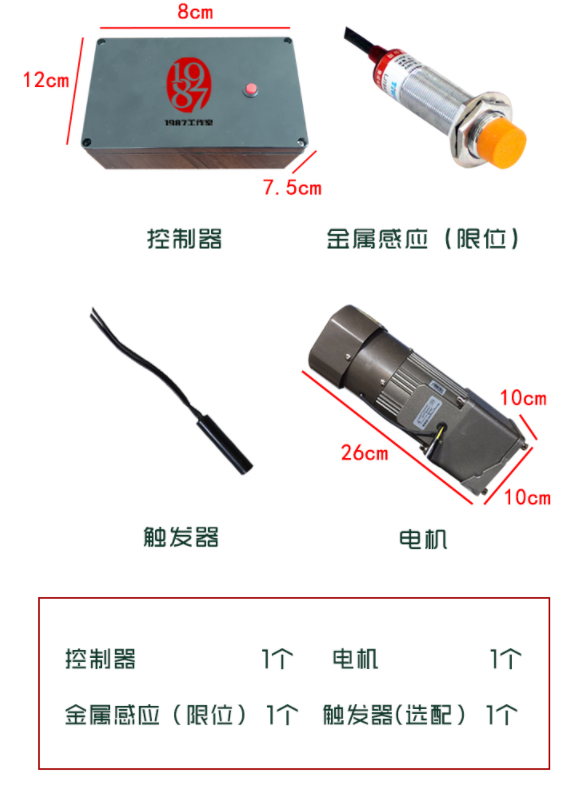

物品清单

控制器       1个

电机         1个

金属感应（限位）   1个

触发器       1个（选配）

以下是老版本产品手册【20190417之前的版本】

旋转画框机关-产品使用手册V1.0.2

》演示视频-请猛戳《

安装图示

一、游戏过程

1、 设备上电后，蜂鸣滴一声，设备启动自检；电机启动逆时针转动，当磁力感应器（限位）被激活后停止，自检结束。蜂鸣滴滴两声，系统进入游戏状态。

2、 游戏状态下；触发后，蜂鸣滴一声，电机逆时针转动一定的角度(可配置)。再次触发后复位。

3、 游戏过程中，电机始终逆时针旋转。

4、 设备支持IC卡、磁力、按键、金属触发。

二、物品清单（磁力触发版）

控制器(YJBQ-JSQ-V1)     1个

电机套件   1个

磁力感应   2个

12V电源    1个

三、复位方式

成功触发后，再次触发复位；电机逆时针旋转到限位停止。

四、配置方式

1、 给设备断电，按住控制器上的红色按键不松手，给设备上电，蜂鸣滴滴两声之后松手，画框自检旋转一周，系统进入配置状态。

2、 当画框旋转一周，回到初始位置之后，再次按下红色按键画框开始旋转，当旋转到想要的位置之后松手，滴滴滴三声之后密码保存。调整支持的触发旋转角度，支持的触发角度为1-360度。

3、 配置过程中，电机始终逆时针旋转。

五、安装细节

1、 磁力感应器固定在1号或2号安装孔上（任选一个固定）。

2、 磁力感应器固定时不要太靠近相框，防止画框转动时铁片或者磁铁撞到感应器。

3、 磁铁需要固定在相框上，确保画框转动时，磁铁能在感应器的正前方划过。

4、 设备上电后相框将会转动，感应器感应到磁铁时就会停止（磁铁的位置决定了相框的初始位置）。

           5、 相框的重量不能超过1KG，必须居中固定，超重或者安装位置偏离中心将导致电机烧坏。
