【208】旋钮盘机关-使用手册

旋钮盘机关-使用手册-V1.0.2

【演示视频-请点击】‍

2019年12月份更新

更新点：支持16路，可以开锁前音效和开锁后音效了

旋钮盘机关音频下载链接:

https://pan.baidu.com/s/1XNtrQdZjO4db-6S4cwJFMA‍

密码: 8esm

玩法介绍

玩家转动旋钮盘触发器旋钮改变其旋钮盘的指针位置，当旋钮盘触发器选好的指针位置与之前配置的位置密码一致时，旋钮盘触发器才会成功触发，打开电磁锁游戏成功；否则，触发失败，电磁锁无法打开。

物品清单

旋钮盘触发器      1-6个

旋钮盘控制器      1个

12V电源

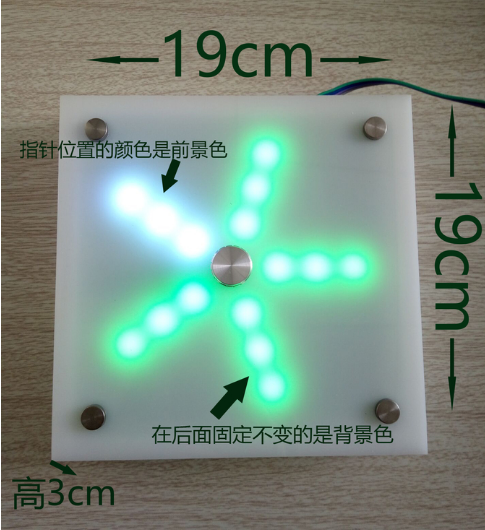

细节展示：

复位方式

    触发成功后，接入的几组旋钮盘触发器中只要有一组其指针转到其他任意非密码位置都可复位成功。

连线说明

1） 控制器上的红黑线输出12V，直接接电磁锁（红线接电磁锁的红线、黑线接电磁锁的黑线）；

2） 控制器接12V电源。

连线草图：

其他事项

游戏配置流程：

1.按住旋钮按键不松手并给系统上电，直到听到蜂鸣器响两声后松开按键进入到前景色配置模式；

2.转动旋钮选择前景色（8种颜色可供选择）并按下按键确定，蜂鸣器响两声后松开按键进入到背景色配置模式；

3.转动旋钮选择背景色（8种颜色可供选择）并按下按键确定，蜂鸣器响三声后松开按键进入到位置密码配置模式；

4.转动旋钮选择位置密码并按下按键确定，蜂鸣器响四声后松开按键配置完成进入到游戏模式。
