【169】数码旋钮机关-使用手册

数码旋钮机关-使用手册-V1.0.1

2017年05月4日

》数码旋钮机关演示视频--请戳《‍

音效下载链接

链接: http://pan.baidu.com/s/1skUtvvJ

密码: sf4f

玩法介绍

N个旋钮盘（支持1-8个）都旋转到指定的数字时触发机关，电磁锁接口断电（开门）；任意一个旋钮盘转到错误的数字时复位，电磁锁接口上电（关门）；

物品清单

控制器    1个

旋钮盘    N个

12V电源   1个

产品亮点

1）.支持1-8个数码旋钮盘（用户可以随时增加或减少）；

2）支持用户更改游戏密码；

连线说明

1） 控制器上的红黑线输出12V，直接接电磁锁（红线接电磁锁的红线、黑线接电磁锁的黑线）；

2） 控制器接12V电源。

其他事项

游戏配置流程：

N个旋钮盘需要单独配置密码，配置方式都相同，具体过程如下：

注意：面板上的旋钮，既可以旋转、也可以当按键使用（按键功能只在配置密码是有效）。

1）控制器断电（拔掉控制器上的电源）；

2）按住旋钮盘上的旋钮不松手，然后给控制器接通电源，等待2秒后听到“滴”的2声，然后松手，系统已经进入密码配置模式；

3）转动旋钮选择对应的数字，选择完毕后再次按下旋钮，旋钮盘发出“滴”的两声，密码配置成功；

4）重复1-3的步骤配置别的旋钮盘；

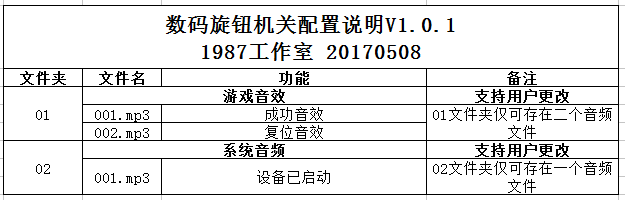

音效配置

数码旋钮机关生活照
