【25】摇一摇机关的使用方法

摇一摇机关の使用方法

【摇一摇机关V2.0.1‍演示视频-请点击】‍‍

1. 补摇一摇机关触发器的，需核实以下几点：

（1）客户手里是第几套，同一使用地址如果有多套需出不一样的IP地址；

（2）触发时间和购买时间需要核实下，因版本升级过，补错电路板不能使用；

（3）还需让客户看下控制器里TF卡是否有配置触发时间说明的文件；如果有就补不了，所有TF卡里带有配置时间说明的版本都补不了触发器没有这个电路板了；可以寄回控制器免费升级到最新版本，触发器出最新的版本

音频下载地址：

链接: https://pan.baidu.com/s/1sl2qbjJ
密码: 27sn

一、玩法介绍

摇晃触发器一段时间后可以触发机关。

二、复位方式

支持三种复位方式，通过修改TF卡文件更改复位方式。

三、游戏流程

1）摇一摇机关接收器上电后，播放启动音效，之后，进入游戏状态。

2）摇一摇机关触发器上电后，稳定4s后，进入游戏状态。

3）游戏状态；摇晃触发器一段时间后，可以触发机关。

四、配置流程

一、 设备三种复位方式，支持修改，修改流程：

1）设备断电；

2）取出摇一摇接收器TF卡，修改TF里06文件下文件名：

文件名为001.mp3：单次模式

文件名为002.mp3：开关模式

文件名为003.mp3：自复位模式

3）TF卡插回接收器，配置完成。

二、摇一摇触发器摇动时间，不支持修改，需要更新触发器程序。

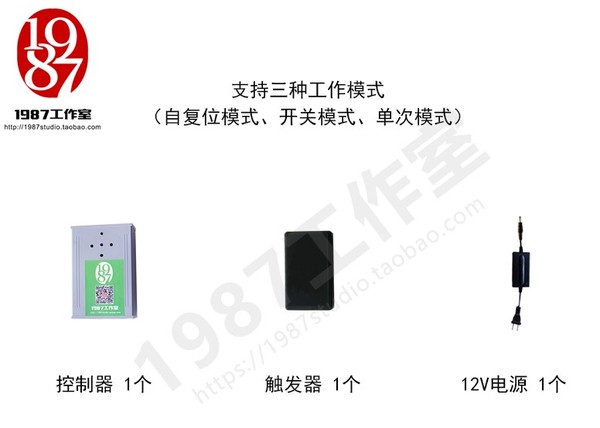

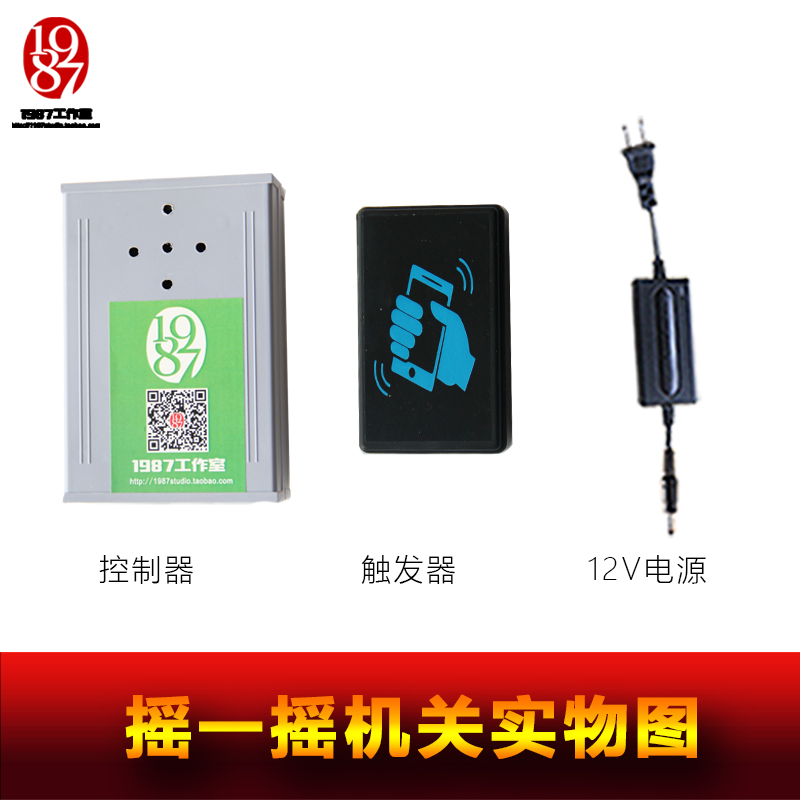

五、物品清单

控制器     1个

触发器     N个

12V电源   1个

注：使用前请将纽扣电池安装到触发器上，电池带“+”号的朝上放置！

道具检测

如果摇一摇机关，摇动一定时间但是不触发，把触发器里面的电池扣下来，然后给触发器短接一下，可以根据下面的视频操作，短接5秒左右，然后在安电池，看触发器上面的灯亮不亮，如果灯是亮的，可以重新摇动触发器一定时间，看看是否可以触发

【视频请点击这里‍】

》》》摇一摇机关老版本《《《

》》演示视频-请猛戳《《

摇一摇机关音效下载链接:

http://pan.baidu.com/s/1pKDY14J

密码: qg8k

玩法说明

1.晃动触发器一段时间后可以触发机关（时间支持用户配置）；

2.支持用户更改音频内容；

3.支持3种工作模式，通过拨码开关选择；

连线说明

1.接收器接12V电源；

2.接收器上的红黑线输出12V，红线接电磁锁的红线，黑线接电磁锁的黑线；

工作模式选择

通过TF卡里的文件进行配置选择工作模式：

1）自复位模式（默认模式）：成功触发后等待30秒，系统自动复位；

2）开关模式：成功触发后，再次触发复位；

3）单次模式：成功触发后，接收器断电复位；

工作模式配置方式

打开控制器TF卡里06文件夹下的文件配置游戏模式：

文件名称为001：单次模式；

文件名称为002：开关模式；

文件名称为003：自复位模式；

游戏时间配置

打开控制器TF卡里05文件夹下的文件为配置支持的游戏时间：

文件名称为001：表明支持1秒；

文件名称为002：表明支持3秒；

文件名称为003：表明支持5秒；

文件名称为004：表明支持7秒；

文件名称为005：表明支持10秒；

文件名称为006：表明支持15秒；

文件名称为007：表明支持20秒；

文件名称为008：表明支持30秒；

文件名称为009：表明支持60秒；

音频更改

替换TF卡中01文件夹下的001.mp3 和 002.mp3 这两个文件即可：

1）音频文件必须是mp3格式的；

2）文件名必须改成001.mp3 和 002.mp3

》更新前的旧版本使用手册《

物品清单

接收器     1个

触发器     N个

12V电源   1个

使用前请将纽扣电池安装到触发器上，电池带“+”号的朝上放置！

使用前请将纽扣电池安装到触发器上，电池带“+”号的朝上放置！

摇一摇机关使用手册【老版本】

使用前请将纽扣电池安装到触发器上，电池带“+”号的朝上放置！

玩法说明

1. 晃动触发器一段时间后可以触发机关（时间支持用户配置）；

2. 支持用户更改音频内容；

3. 支持3种工作模式，通过拨码开关选择；

连线说明

1.   接收器接12V电源；

2.   接收器上的红黑线输出12V，红线接电磁锁的红线，黑线接电磁锁的黑线；

工作模式选择

接收器上的拨码开关第1~2位用于选择工作模式：

1） 自复位模式（默认模式）：成功触发后等待30秒，系统自动复位；

2） 开关模式：成功触发后，再次触发复位；

3） 单次模式：成功触发后，接收器断电复位；

4） 选择完模式后需要重启接收器

                                  　自复位模式      开关模式       单次模式

游戏时间更改

接收器上的拨码开关第3~8为用于选择游戏时间：

3~8位都不拨：1秒；         第8位拨上去：3秒；

第7位拨上去：6秒；        第6位拨上去：9秒；

第5位拨上去：12秒；       第4位拨上去：15秒；

第3位拨上去：18秒；不同位可以组合使用，如第8、7位都拨上去，游戏时间为3+6=9秒；

音频更改

替换TF卡中01文件夹下的001.mp3   和 002.mp3 这两个文件即可：

1） 音频文件必须是mp3格式的；

2） 文件名必须改成001.mp3 和 002.mp3

物品清单

接收器                  1个

触发器                  N个

12V电源               1个
