【24】旋转机关的使用方法

旋转机关の使用方法

》》单路旋转机关演示视频-请猛戳《《

》多路旋转机关演示视频——请猛戳《

旋转机关音效下载链接:

链接: http://pan.baidu.com/s/1dXGyeghlZ_L8irgMoJFi9g

密码: wt8z

产品名称：旋转机关

硬件型号：JXKJ-Smart-Screen-V5.0.2

复位方式：

1）自复位模式：成功触发后30秒自动复位；

2）单次模式：成功触发后断电重启复位；

2019年11月更新

旋转机关　最多　改变5次方向　每个方向5圈

玩法说明

玩家按照一定的规律转动设备后可以触发机关，旋转的密码支持用户更改（如左转半圈、右转1圈、再左转3圈等）：

①　成功触发后系统播放音频，同时电磁锁接口断电，

②　如果操作错误，请等待5秒，系统会自动清零，然后重新开始操作，不需要指定位置；

③   如果没有输入够密码，5秒无操作系统自动清零；

最多可以 改变5次方向 每个方向5圈

音频内容支持用户更改；包含3种复位方式，支持用户配置：

1）自复位模式：成功触发后等待30秒，系统自动复位（默认配置）；

2）开关模式：成功触发后，再次旋转密码复位；

3）单次模式：成功触发后，控制器断电复位；

包含2种灵敏度，支持用户配置：

1）误差范围正负15度；

2）误差范围正负30度（默认配置）；

连线说明

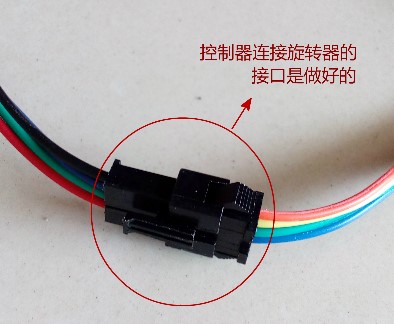

1.旋转器与控制器相连；

2.控制器与12V电源适配器相连；

3.控制器上的红黑线输出12V，红线接电磁锁的红线，黑线接电磁锁的黑线；

密码设置

Step1：控制器通电；

Step2：触发器断电，按住触发器上的按钮不松手，触发器通电，听到提示音频后松手，然后按照提示音操作即可；

多路密码配置

1）每一路需要单独配置；

2）按住红色的按钮，然后给控制器上电，听到滴的提示音后松手，然后开始配置密码，配置完成后等待几秒钟自动保存；

3）多路版本的，配置密码是没有音效；

温馨提示：

1）多路旋转机关配置密码时，忽略 控制器的音效；

2）按住按钮然后上电，听到提示音松手，然后配置密码，完事等待3~5秒 自动保存；不用管语音提示的；

3）旋转正确后，需要停顿2秒；

4）如果转过头了也不会触发

5）旋转错误5秒才会清零之前的输入 ---- 这个只是针对同一个旋转器而言的；

比如说：第一个旋转器旋转正确触发后就一直触发了，触发后在继续转的话也没关系了；

第二个转错了，过5秒会清零状态，这个不会影响第一个旋转器的

温馨提示：

配置密码时，允许改变4次方向（比如，先顺时针-在逆时针-在顺时针-在逆时针-在顺时针），每个方向支持10圈；需要注意的是，密码越复杂，越不容易触发，因为误差会积累的

灵敏度调节

打开TF卡，里面的04文件夹：支持的旋转机关精度选择

如果文件名为001：设备高精度；

如果文件名为002：设备低精度；

复位方式

设备支持3种复位方式，通过控制器里的TF卡里的05文件夹进行调整，配置完毕后重启生效：

如果文件名001: 单次模式；

如果文件名002：开关模式；

如果文件名003：30s自复位模式；

》更新前的旧版本使用手册《

玩法说明

玩家按照一定的规律转动设备后可以触发机关，旋转的密码支持用户更改（如左转半圈、右转1圈、再左转3圈等）；

①　成功触发后系统播放音频，同时电磁锁接口断电，

②　如果操作错误，请等待5秒，系统会自动清零，然后重新开始操作，不需要指定位置；

③   如果没有输入够密码，5秒无操作系统自动清零；

音频内容支持用户更改；包含3种复位方式，支持用户配置：

1）自复位模式：成功触发后等待30秒，系统自动复位（默认配置）；

2）开关模式：成功触发后，再次旋转密码复位；

3）单次模式：成功触发后，控制器断电复位；

包含2种灵敏度，支持用户配置：

1）误差范围正负15度；

2）误差范围正负30度（默认配置）；

物品清单

触发器 1个

旋转器 1个

控制器 1个

12V电源 2个

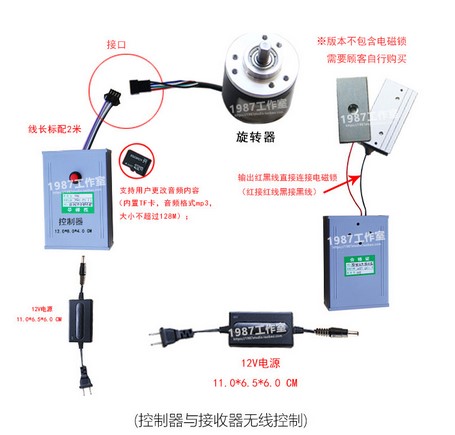

连线说明

1.旋转器与触发器相连；

2.触发器接12V电源；

3.控制器接12V电源；

4.触发器和控制器之间无需连线，通过无线通信（需安装在同一个房间内，不允许隔墙安装）；

2.控制器上的红黑线输出12V，红线接电磁锁的红线，黑线接电磁锁的黑线；

密码设置

Step1：控制器通电；

Step2：触发器断电，按住触发器上的按钮不松手，触发器通电，听到提示音频后松手，然后按照提示音操作即可；

灵敏度调节

旋转设备包含2种灵敏度：误差范围15度 和 误差范围30度，默认误差范围30度，支持用户调整。具体步骤如下：打开触发器的盒子，找到拨动开关，通过开关调整灵敏度。SW1->误差范围30度，SW2->误差范围15度。

复位方式

设备支持3种复位方式，通过控制器上的拨码开关进行调整，配置完毕后重启生效：

自复位模式

开关模式

单次模式

音频修改

Step1：取出控制器上的TF卡；

Step2：链接电脑，打开TF卡，将里面的内容做一下备份；

Step3：替换原有音频即可，注意以下3点：

1） 文件路径不能变；

2） 替换的音频必须是MP3格式的，如果不是需要通过软件转换成MP3格式，直接更改后缀无效；

3） 文件名必须跟原文件名一致（如原文件名是001.mp3，那么替换的文件必须也改成001.mp3）；

物品清单

旋转器 1个

控制器 1个

12V电源 1个

温馨提示

①单向最多支持50圈（50*600）；最多支持改变5次方向（极限密码：顺时针50圈,逆时针50圈，顺时针50圈，逆时针50圈，顺时针50圈，逆时针50圈）

②旋转的N路可以通过拨码开关更改成1路，具体操作见下图：

③【旋转头路数解释】：指的就是旋转头的个数，比如说两路就是两个花坛分别转的正确的密码触发机关，这个花盆或者是船的需要自己包装的；

④【旋转头的固定与安装】：安装过程中需要用户在旋转头那固定一下，如果用户放转盘的话放在墙的侧面也可以的，可以找一个铁制品，给头穿进去，然后螺丝固定在一个水平面上；

旋转头承重0.18Kg（一般放在木头里面） 包装的时候避免直接承重，木质花盆、船舵、雕像打孔安装；出货的时候配备铁片，铁片可以直接拧动螺丝；

⑤道具不包含船舵，花盆；需要用户自行配备；

【旋转机关FAQ】

1.

问：旋转机关1路，2路、3路是指什么？最多支持多少路呢？

答：

① 1路版本：把旋转器上安装一个花盆，按照正确规律扭动（比如先顺时针转动180度，再逆时针转动90度）就可以打开电磁锁了；

② N路指的就是旋转头的个数，比如说两路就是两个花坛分别转对正确的密码触发机关，这个花盆或船舵需要用户自己打孔包装的；

③ 旋转机关最多支持4路；

2.

问：道具如何复位的呢？

答：包含3种复位方式，支持用户配置，具体配置方式详见使用手册：

1）自复位模式：成功触发后等待30秒，系统自动复位（默认配置）；

2）开关模式：成功触发后，再次旋转密码复位；

3）单次模式：成功触发后，控制器断电复位；

3.

问：道具的音效指什么呢？

答：

① 道具上电的启动音效

② 道具成功触发的音效（开门音效）

③ 道具复位音效（关门音效）

以上音效均支持用户自己更改，具体更改方式详见使用手册！

4.

问：如果旋转半圈，没有旋转到指定的密码，停留多少秒清零之前的操作呢？清零的时候道具有提示音吗？这个提示音支持用户自己更改吗？

答：

旋转错误的时候，停留5秒钟，道具会发出“滴滴”的提示音（TF内无此音频，不可更改）；这个提示音提醒玩家之前的的输入操作清零，可以重新输入密码；

5.

问：道具如何包装呢？

答：安装过程中需要用户在旋转头那固定一下，如果用户放转盘的话放在墙的侧面也可以的，可以找一个铁制品，给头穿进去，然后螺丝固定在一个水平面上；

旋转头承重0.18Kg（一般放在木头里面）包装的时候避免直接承重，木质花盆、船舵、雕像打孔安装；出货的时候配备铁片，铁片可以直接拧动螺丝的；

6.

问：那个旋转器如果损坏可以再单独补配吗？

答：旋转器如果损坏是可以单独补配的，具体配件事宜请联系淘宝客服具体沟通；

7.

问：旋转机关是有线的还是无线的呢？

答：此款旋转机关于2016年5月份正式升级为V3.0有线款；2016年5月份之前购买的版本均为无线款；

8.

问：旋转机关能否用来激活灯带机关呢？

答：可以的，下单时备注下：

旋转机关，备注如下：做成开关，用来激活灯带机关，做好接口；

灯带机关：配置成按键激活版，由旋转机关激活，做好接口；

9.

问：旋转机关顾客之前买的3路的   能拔掉当一路用吗？以前老版本无线的

答：

① 老版本的（无线款的）：旋转的N路可以通过拨码开关改成1路/几路使用，可以通过控制器电路板上的红色的拨码开关调整：

② 新版本的（有线款的）通过03文件夹下的音频文件进行更改，将03文件下的音频名称改成001.mp3；具体操作详见使用手册；

10.

问：转的时候假设左转90度，右转30度，那么在左转90度后是不是需要停顿1秒，再转，不然系统识别不了 ？

答：旋转过程中是不需要停顿的；

11.

问：灵敏度是什么意思呢？

答：道具包含2种灵敏度，支持用户配置，具体配置方式详见使用手册：

1）误差范围正负15度；

2）误差范围正负30度（默认配置）；

12.

问：这个旋转机关旋转到正确密码的时候是直接开锁，还是需要停留几秒呢？

答：旋转到正确的密码需要停留2秒钟才可以开锁的，这样的设置也是为了防止玩家误触发的情况发生！

14.

问：感觉旋转头不容易固定啊，要是上面放花瓶很容易把旋转头也一起拿走啊

答：这个需要你在旋转头那固定一下。如果你放转盘的话放在墙的侧面也可以的。可以找一个铁制品，给头穿进去，然后螺丝固定在一个水平面上。

15.

问：道具密码最多支持多少位？

答：单向最多支持50圈；最多支持改变5次方向（极限密码：顺时针50圈,逆时针50圈，顺时针50圈，逆时针50圈，顺时针50圈，逆时针50圈）；

16.

问：旋转头的承重是多少？

答：旋转头承重0.18Kg（一般放在木头里面），包装的时候避免直接承重；

17.

问：道具包含船舵吗？

答：道具不包含船舵，花盆；需要用户自行配备；

18.

问：旋转头和旋转器的规格？

答：如下图所示：转轴0.5厘米；旋转器的直径是3.5厘米；

实拍细节图
