【22】静止机关的使用说明

静止机关の使用说明

》》演示视频-请猛戳《《

【2018.6月拍的最新视频-请点击】

静止机关音效链接:

https://pan.baidu.com/s/1o7OZBj8

密码: upj3

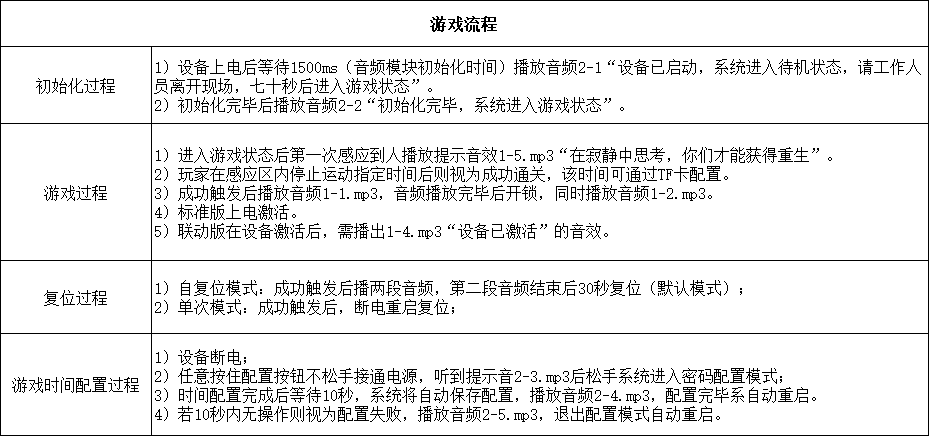

产品名称：静止机关 音效版（2019年11月版本）

版本说明：

1）自复位模式：成功触发后播放两段音频，音频1结束后开锁并播音频2，音频2结束后30秒复位。

2）单次模式：成功触发后，断电重启复位。

3）以上2种模式，通过TF卡配置。

4）游戏时间通过配置按键进行设置。

老版本-玩法说明

1）控制器上电后等待两秒，系统播放上电提示音；

2）系统上电后有70秒的调整期，之后自动进入游戏状态；

3）在游戏状态下，系统第一次感应到玩家时，系统会播放一段提示音（支持用户更改音频内容）；

4）玩家在房间内保持连续静止状态N秒后（N：5~120s，支持用户更改配置），系统播放提示音，电磁锁接口断电；

5）成功触发后，通过遥控器复位；

连线说明

1）控制器接12V电源；

2）控制器上的红黑线输出12V（红线：+12V，黑线：地），用于连接电磁锁，红线接电磁锁的红线，黑线接电磁锁的黑线；

遥控器说明

a）遥控器上有4个按键，左上1、右上2、左下3、右下4；

b）1号按键：复位，仅在游戏状态下使用；

c）2号按键：保存，选择好游戏时间后，通过2号按键进行保存配置，仅在上电后70秒内有效；

d）3号按键：选择+，仅在上电后70秒内有效；

e）4号按键：选择-，仅在上电后70秒内有效；

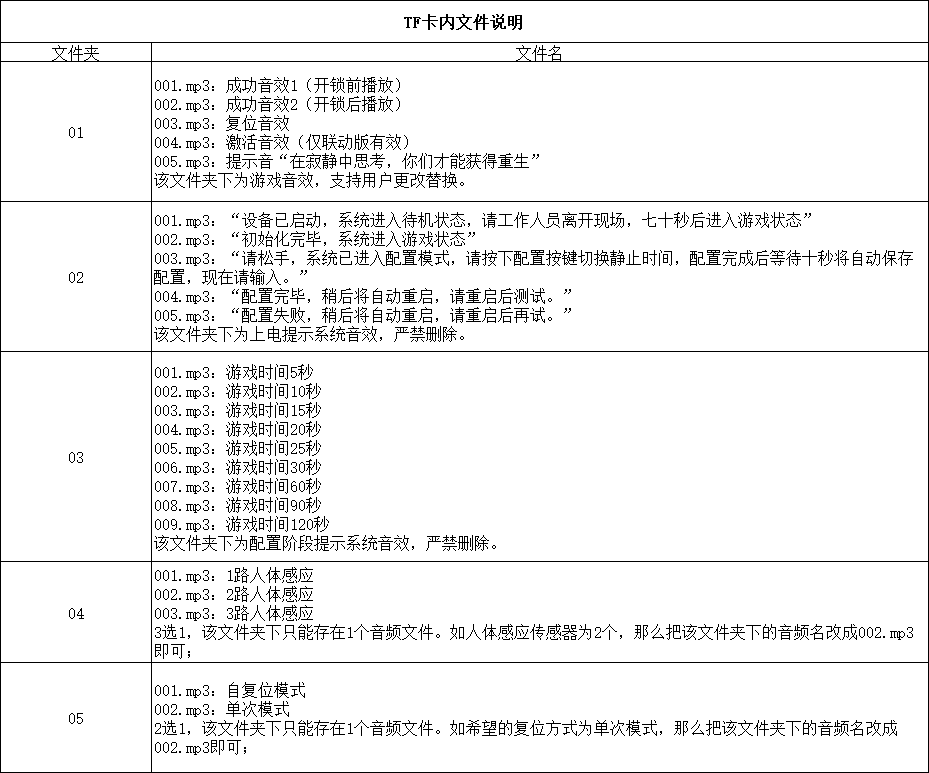

音频修改（音频版）

Step1：取出控制器上的TF卡；

Step2：链接电脑，打开TF卡，将里面的内容做一下备份；

Step3：替换原有音频即可，注意以下3点：

1）文件路径不能变；

2）替换的音频必须是MP3格式的，如果不是需要通过软件转换成MP3格式，直接更改后缀无效；

3）文件名必须跟原文件名一致（如原文件名是001.mp3，那么替换的文件必须也改成001.mp3）；

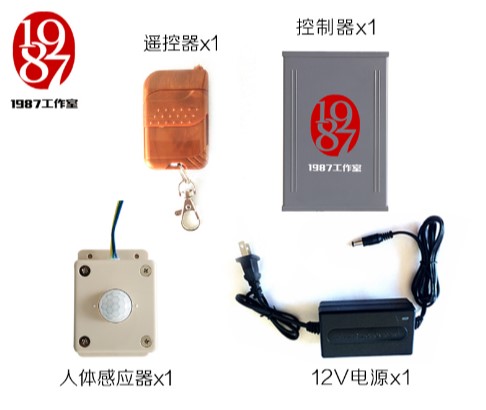

物品清单

控制器          1个

人体感应器　1个

遥控器          1个

12V电源       1个
